СЛЕДЖ-ЭМАЛЬ - декоративная эмаль для металлических поверхностей

НАЗНАЧЕНИЕ

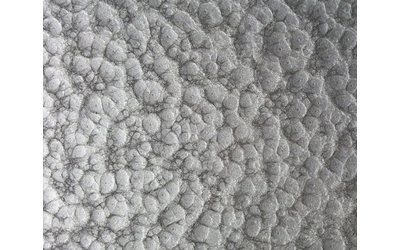

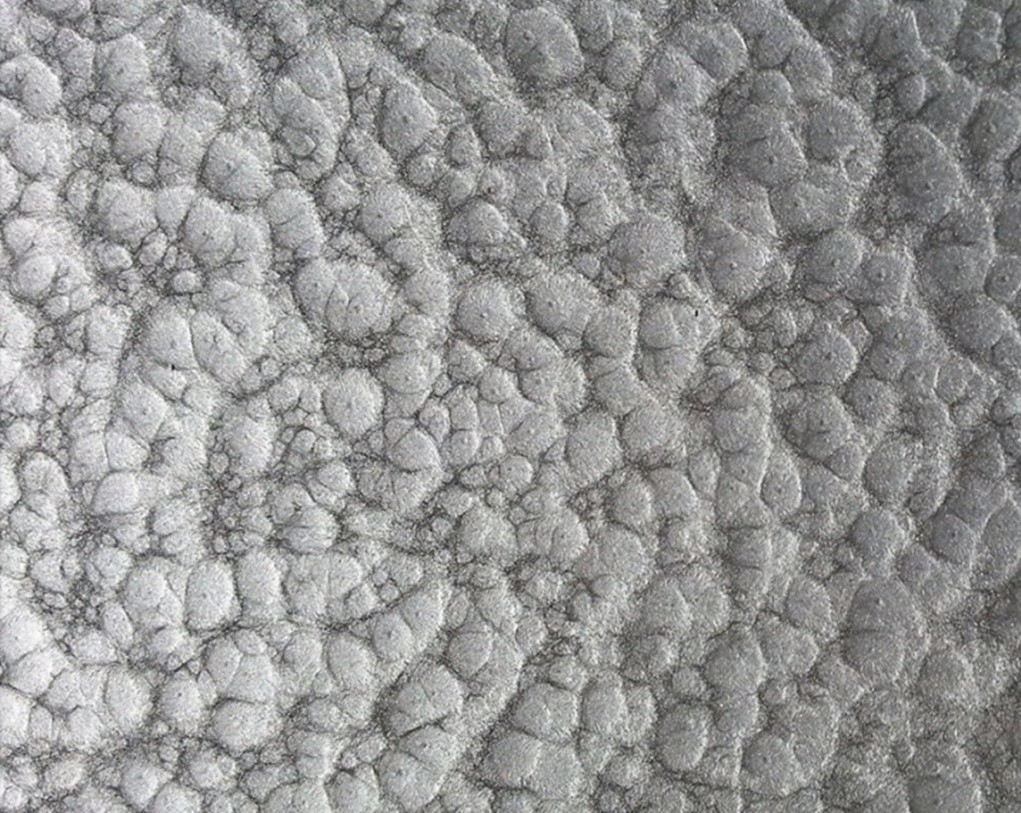

Следж-эмаль - противокоррозионная эмаль, обладающая декоративным «молотковым» эффектом (имитирующим поверхность старинного чеканного железа), которая предназначена для защиты стальных (в том числе оцинкованных), алюминиевых и медных поверхностей, а также сплавов (без подготовительного грунтования). Материал может эксплуатироваться как внутри зданий, так и на улице, в различных атмосферных условиях и разных климатических зонах.
Молотково-декоративная Следж-эмаль - суспензия коррозионно-стойких пигментов и наполнителей в растворе синтетического лака с добавлением специфических ингредиентов. Материал одновременно обладает ценными свойствами, такими как: преобразователь ржавчины, противокоррозионный грунт и декоративная эмаль. Молотковый эффект декоративной эмали позволяет успешно замаскировать дефекты и изъяны на окрашиваемых поверхностях.
Следж-эмаль используется для формирования на очищенных и на частично подвергшихся коррозии металлических изделиях самостоятельного декоративно-защитного рисунчатого покрытия.
Эмаль предназначена для покраски металлических конструкционных элементов сооружений и изделий строительного и бытового характера, для покрытия приборных и механических деталей, художественных кованых изделий, металлических предметов мебели (лавки, стулья, шкафы, полки, стеллажи, арки, сейфы), а также, любых других металлоконструкций и изделий. Материал также рекомендуется использовать для покраски кованых элементов и конструкций (ограждения, оконные решетки, ворота, заборы, беседки, лестницы).

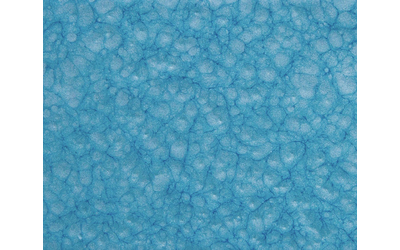

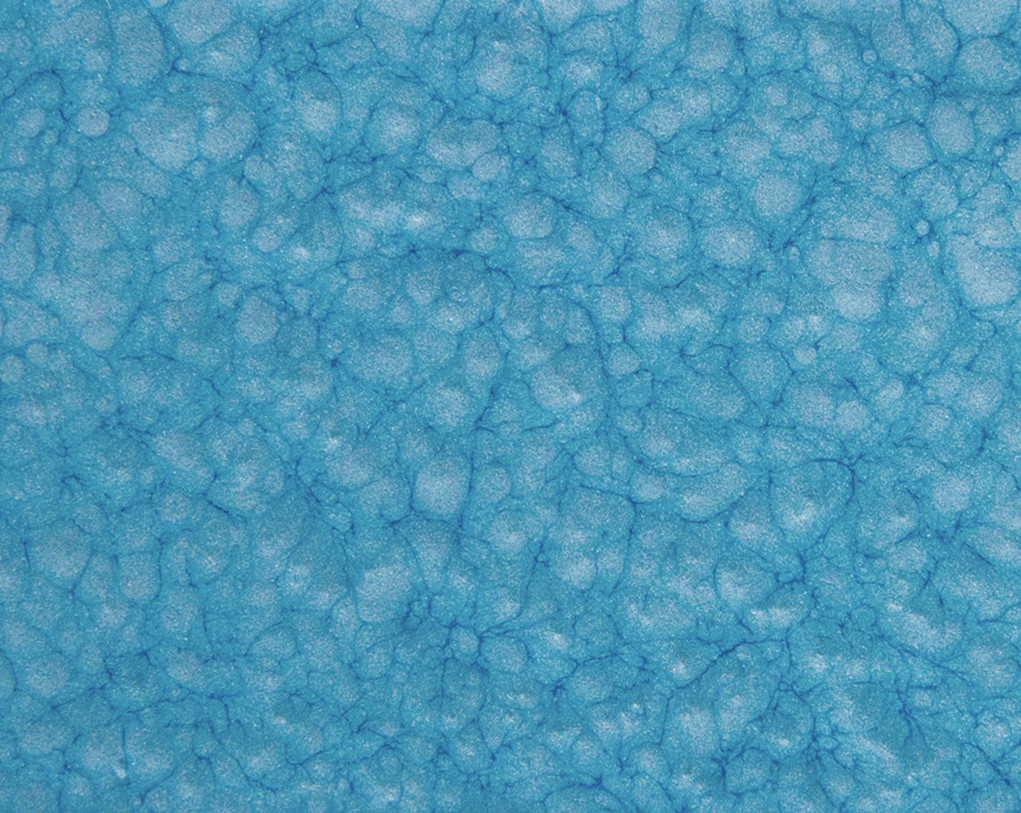

Производиться в следующих цветах: чёрный, серый, серебристый, тёмно-зелёный, тёмно-коричневый, светло-синий, тёмно-синий.

СПОСОБ ПРИМЕНЕНИЯ

Эмаль перед непосредственным использованием необходимо тщательно размешать до получения однородной массы. Материал наносится на высушенные, предварительно очищенные от скоплений пыли, загрязнений, масел, предыдущей отслоившейся краски и ветхой ржавчины поверхности. Обрабатываемые поверхности, которые не были ранее окрашены, необходимо заранее обезжирить, а гладкие и отполированные металлические изделия, для улучшения адгезии, следует зашкурить с помощью щетки с металлической щетиной или наждачной бумаги. Не рекомендовано разбавлять краску растворителями, если необходимо получить четкий, ярко выраженный молотковый эффект.
Наносится кистью, валиком или пневматическим распылением в 1-2 слоя.
Рабочая вязкость при пневматическом распылении по вискозиметру ВЗ-246 (диаметр сопла 4мм) при температуре (20±0,5)°С – 40-70 с.
Время высыхания при температуре +20°С – 5 часов. Рекомендуемая температура нанесения: от +10°С до +35°С. Рекомендуемая толщина покрытия 80-100 мкм.

РАСХОД

Расход эмали 0,09-0,13 кг/кв.м при однослойном нанесении. Рекомендуется наносить в 2 слоя.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

При проведении внутренних работ, а также после их окончания тщательно проветрить помещение. Использовать индивидуальные средства защиты, т.к. в состав входят растворители. После отверждения является безопасным для здоровья.

ХРАНЕНИЕ

Состав хранить в прочно закрытой таре, предохраняя от действия тепла и прямых солнечных лучей. Не нагревать. Беречь от огня и влаги. Гарантийный срок хранения – 6 месяцев со дня изготовления.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
